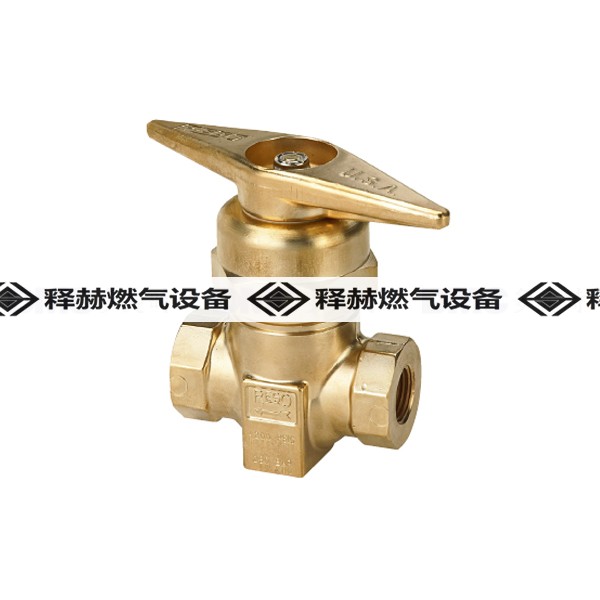

美国RegO hp9560系列高压气体阀门 lng天然气总阀

　　高压气体总阀

　REGO　HP9560系列参数表

　　前缀有“HP”用于金属阀座(如,HP9560CB)。也可用尼龙阀座(如.9560NB)。

　　*部件号加“P”表示用于面板装置。

　　安装的直径面孔为1.625”。

应用

　　9560系列高压黄铜阀门用于气瓶充气架、管槽式半挂车和其他高压多端装置及管路系统上。

      为了便于手动操作，9560系列设置了一个非常短的操作力臂。

　　特点

　　1.最大工作压力为4200psig，安全系数为5:1。

　　2.非升杆式设计，O型密封圈可持久耐用。

　　3.大型黄铜手轮便于压力下低扭矩操作。

　　4.所有用于氧气的阀门都按CGA G-4.1的要求清洗过。

　　5.温度范围-40℉至+165℉。

　　材料

　　阀体，阀盖，阀杆以及阀座护架

　　1.阀杆密封环和垫片………………………………………………………………黄铜

　　2.阀杆O型圈………………………………………………………………………氟橡胶

　　3.手轮垫片…………………………………………………………………………聚四氟乙烯

　　软阀座选择方案

　　1.软阀座阀门在阀座护架上使用了CTFE(三氟氯乙烯)阀座填料在黄铜阀体机械阀座表面生成一层无气泡密封。阀门Cv流量值是2.6.

　　2.软阀座对于细分子气体如氢气和氦气尤为适用，但也适用于许多非腐蚀性的工业气体，包括氧气、氩气、氮气、二氧化碳、一氧化二氮和乙炔。

　　金属阀座选择方案

　　1.纯铜制的阀座填料用于阀座架上，对阀体上的蒙乃尔铜-镍合金阀座起到密封的作用，纯铜制阀座可进行更换。阀门Cv流量值为2.3。

　　2.在绝热压缩的条件下，金属阀座能减低阀座的分解或在氧气环境下起火的可能性，金属阀座适用于氧气，也可用于其他非腐蚀性的工业气体。

         由于是铜制阀座，金属阀座不能用于乙炔。也不能用于氢气、氦气或需用无气泡气密的地方(注：部件号中标注C)

　　阀盖种类

　　1.短杆式标准化阀盖。

　　2.面板装置阀盖易于面板安装。

　　包括螺纹阀盖和镀镍黄铜安装螺母。金属阀座方案直径为1.625” 面板孔可用于安装(注：部件号中标注P)

　　lng天然气总阀高压用途

　　1.选用金属阀座方案。

　　2.最大工作压力为5600psig，安全系数为4:1。
