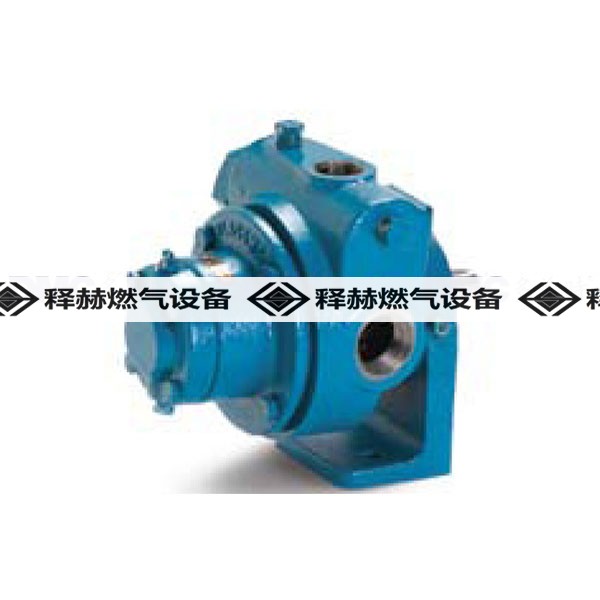

美国Blackmer百马LGF1&LGB1泵,马达直接驱动的钢瓶灌注泵
美国百马LGF1/LGB1的马达直接驱动泵在钢瓶灌注,小容量燃料加注和小的蒸发器上的应用早已驰名,该泵与大型泵一样结构坚固,并有两种安装方式和排量范围.LGF1型泵是安装在一个整体托架上用连轴节直接与C型面的NEMA马达法兰相连接.托架允许泵体与管道连接时可以转动方向,方便安装.LGB1型泵备有安装在常规型底座上的托架和连轴节.LGF1和LGB1型泵的排量为10USgpm(38 I/min),而LGF1和LGB1型泵的排量比上述两种泵要大出50%,可达到15USgpm(57 I/min),所有的型号都备有1"NPT.
标准的锥形螺纹出口和独特的综合阀,同时具有回路旁通和内部安全卸压的功能.所以安装时不需另加旁通阀从而降低了成本,同时当回路被关闭时,确保压力可以卸除.
泵的标准结构材料包括适用于处理液化气和无水氨的Buna-N机械密封和Duravanes滑板,另外亦有配Viton的机械密封和层压滑板可供选择.上述两种型号的泵最大差压可达125psi(862KPa).
LGF1驱动型,法兰安装,马达直接驱动
标准LGF1和LGF1P型泵配备有一个整体的托架和挠性连轴节,可随时配上C型面的NEMA马达.所有LGF型泵均可按用户要求配带或不配带马达,百马公司所提供的标准马达是单相,115/230V防爆马达,带有自动复位的超载保护装置,及可安装在马达上或遥距的防爆开关.
DM驱动型,底盘安装,马达直接驱动
LGB1-DM或LGB1P-DM型采用底座安装形式,成套装置配有泵,托架连轴节和护罩,全部安装在同一底座上.可随时配上标准NEMA马达.所有DM形式的泵装置可按用户要求配带马达或不配带马达.
选型参数
当按下表选择一台标准型泵或者成套泵装置前,先在特性曲线表中查出泵的输送量和制动马力要求.这些泵都被列为可连续作业的,虽然这样的使用条件可能会加速泵的磨损,尤其是当泵的入口管路中发生气化时.使用于蒸发器的泵入口应该向上,并为防止起动时突然压降,而引起系统失误,泵的排量应选择在正常高峰负载的150%.
| 套装泵装置 | 泵和马达转速(转/分) | 在指定压差和泵速时 丙烷之大约输送量0.5 | 最大 压差 | 最大工作压力(3) | 灌注液化气钢瓶 标准时间(分钟) | 标准型马达(2) | 配装马达尺码 (标准底座)(2) | ||||||||
| 型号 | 厂内设定 的卸压阀 压力 | 50PSI (345KPa) | 100PSI (689KPa) | PSI | KPa | PSI | KPa | 钢瓶(20LB, 9KG) | 钢瓶(100LB, 45KG) | 匹 | 最小框架尺寸 | 最大 框架 尺寸 | |||
| 美加仑/分 | 公升/分 | 美加仑/分 | 公升/分 | ||||||||||||
| LGF1 | 105psi(724KPa) | 1450 | 6.3 | 23.7 | 4.0 | 15 | 125 | 862 | 350 | 2413 | 0.9 | 3.6 | 3 | 56 | 184 |
| LGB1-DM | 105psi(724KPa) | 1450 | 6.3 | 23.7 | 4.0 | 15 | 125 | 862 | 350 | 2413 | 0.9 | 3.6 | 3 | 56 | 184 |
| LGF1P | 105psi(827KPa) | 1450 | 10.0 | 40.0 | 7.3 | 27.5 | 125 | 862 | 350 | 2413 | 0.6 | 2.4 | 3 | 56 | 184 |
| LGB1P-DM | 120psi(827KPa) | 1450 | 10.0 | 40.0 | 7.3 | 27.5 | 125 | 862 | 350 | 2413 | 0.6 | 2.4 | 3 | 56 | 184 |
1)、U.L和N.F.P.A.58限制,用于液化气和无水氨时最大额定工作压力为350psi(2413KPa).
2)、泵的法兰可与C型面的NEMA马达相配,螺栓直径为5-7/8",泵的法兰能接受182TC或184TC型框架.
